نصب گاتر
نصب گاتر پیش ساخته برای جمعآوری آبهای سطحی پارکینگ
نصب صحیح گاتر پیش ساخته یکی از مهمترین مراحل در اجرای سیستم جمعآوری آبهای سطحی در پارکینگها، محوطههای صنعتی و فضاهای شهری است. در صورتی که اجرای گاتر بر اساس اصول مهندسی انجام نشود، ممکن است مشکلاتی مانند جمع شدن آب، نشست کف، تخریب لبه کانال و کاهش عمر سیستم زهکشی به وجود آید.
در این راهنما، مراحل استاندارد نصب گاتر پارکینگ بر اساس الزامات اجرایی و تجربیات پروژههای واقعی شرح داده شده است.
چرا اجرای اصولی گاتر در عملکرد سیستم زهکشی اهمیت دارد؟
گاتر زمانی عملکرد واقعی خود را نشان میدهد که به درستی تراز، مهار و بتنریزی شود. کوچکترین خطای اجرایی میتواند باعث جابجایی کانال، کاهش ظرفیت جمعآوری آب و حتی شکست سازهای در طول زمان شود. به همین دلیل رعایت جزئیات نصب، به اندازه انتخاب نوع گاتر اهمیت دارد.
مراحل استاندارد نصب گاتر پیش ساخته
1- آمادهسازی و حفاری مسیر اجرای گاتر
ابتدا شیار نصب به ابعاد حداقل 50×50 سانتیمتر در محل اجرای کانال ایجاد میشود.
ابعاد حفاری باید بهگونهای باشد که فضای کافی برای زیرسازی بتنی و تثبیت کامل گاتر فراهم گردد.
2- زیرسازی و بتنریزی بستر
بستر زیرین گاتر باید با بتن عیار 300 kg/m3 و حداقل ارتفاع 20 سانتیمتر اجرا شود.
این لایه نقش اصلی در جلوگیری از نشست و جابجایی کانال در طول بهرهبرداری را دارد.
3- تراز و ریسمانکشی مسیر نصب
در این مرحله محل قرارگیری گاتر پارکینگ بر اساس ریسمانکشی دقیق مشخص میشود تا کانال کاملاً در امتداد طولی و بدون اختلاف تراز اجرا گردد.
4- مهار اولیه کانالها قبل از بتنریزی نهایی
برای جلوگیری از خارج شدن گاتر از محور طولی، میبایست اولین و آخرین کانال در هر قطعه طولی به گونهای مهار شوند که در زمان بتنریزی در جهت طولی حرکتی نداشته باشند. همچنین گاترها باید به طور جداگانه به دیواره جانبی مهار شوند تا هنگام بتنریزی و کوبیدن از امتداد یکدیگر خارج نشوند.
پیشنهاد میشود بتنریزی در دو طرف گاتر همزمان انجام گیرد، زیرا ریختن بتن با وزن زیاد در یک سمت، هنگامی که سمت دیگر خالی است، موجب جابجایی عرضی کانال خواهد شد.

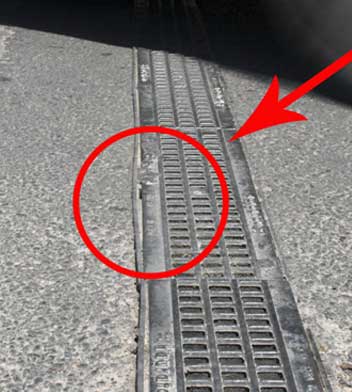

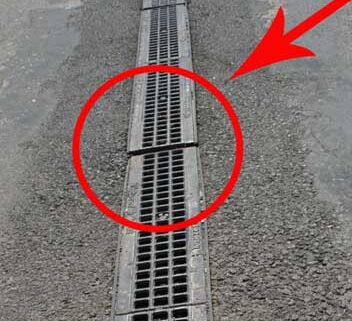

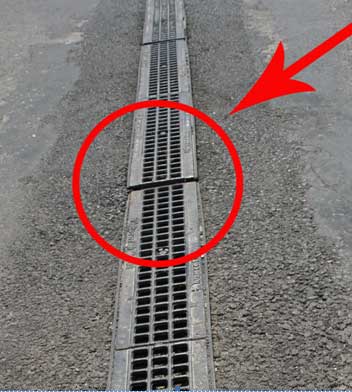

5- اجرای ماهیچه بتنی برای جلوگیری از تغییر شکل لبه گاتر
در پروژههایی که کفسازی نهایی با آسفالت انجام میشود، این مرحله اهمیت ویژهای دارد. جهت جلوگیری از تغییر شکل لبه گاتر، باید ماهیچه بتنی با زاویه 45 درجه منتهی به لبه بالایی کانال اجرا شود
و سپس عملیات آسفالت ریزی انجام گیرد.
این کار باعث میشود فشار غلتک آسفالت باعث تغییر شکل یا شکست لبه گاتر نشود و دوام سیستم در بلند مدت حفظ گردد.

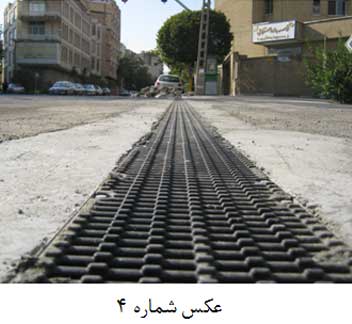

6- کنترل نهایی و نمونه اجرای صحیح کانال
پس از تثبیت کامل، تراز نهایی، هم راستایی کانالها و اتصال صحیح به سیستم تخلیه آب بررسی میشود تا عملکرد سیستم جمعآوری آبهای سطحی بدون اختلال انجام گیرد.
اشتباهات رایج در نصب گاتر که باعث خرابی زود هنگام میشود
• عدم اجرای بتن بستر با ضخامت کافی
• بتنریزی یک طرفه و جابجایی کانال
• عدم مهار اولیه گاتر قبل از تثبیت
• اجرای نادرست شیب بندی سطح
• حذف ماهیچه محافظ لبه کانال
این خطاها باعث کاهش شدید عمر سیستم و اختلال در جمعآوری آبهای سطحی خواهند شد.
انتخاب نوع مناسب گاتر قبل از نصب
قبل از اجرای سیستم زهکشی، انتخاب نوع گاتر بر اساس میزان تردد، بار وارده و شرایط پروژه ضروری است.
استفاده از گاتر نامناسب حتی با اجرای صحیح نیز عملکرد مطلوبی ایجاد نخواهد کرد.
